Koupili jste si generátor a zajímá vás, jaký tvar pulzu generuje a jak vypadají jednotlivé programy? Na měření se obvykle používá osciloskop. Pokud osciloskop nemáte, ale máte starší počítač se zvukovou kartou, následující postup vám umožní přenést signál z generátoru do zvukové karty a uložit ho v podobě zvuku. Zvukový záznam lze v editorech zvuku libovolně zvětšovat, podrobněji zkoumat, sdílet s ostatními.
Generátor generuje pulzy až k téměř 100 V a je potřeba napětí snížit na kolem 0,5 - 1 V. K tomu použijeme napěťový dělič. Jelikož následující postup budou praktikovat začátečníci a méně zkušení experimentátoři, místo jednoho 20 kiloohm rezistoru jsou použité 2 rezistory 10 kiloohm zapojené do série (pokud jeden vyzkratujete, nic nepoškodíte a výsledné napětí bude pořád v toleranci).
Generátor pripojíme na vstup napěťového děliče. Výstup z děliče pošleme přes audio jack do LINE-IN vstupu zvukové karty. Pozor! Neposíláme ho do konektoru pro mikrofon!
Pro záznam a prohlížení zvuku použijeme např. pro Linux, Mac OS i MS Windows volně dostupný Audacity, poněvadž zde použitý Sound Forge 4.0 z roku 1996 již není dostupný.
Testovaný generátor je MyStim Tension Lover, který již byl představen zde:
https://www.eleferno.cz/index.php/elektrostimulace-etc/zarizeni-a-elektrody/324-mystim-prvni-cast-provedeni-a-dojmy

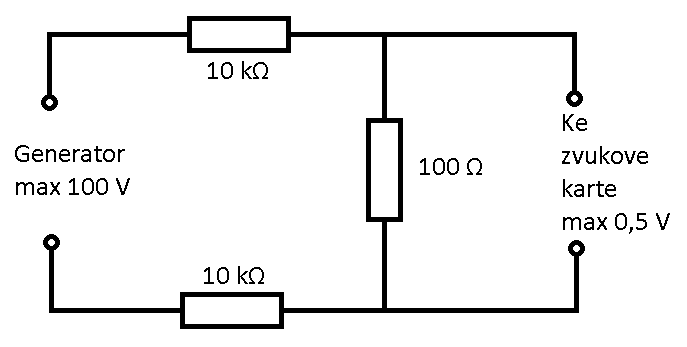

Samotný napěťový dělič je velmi jednoduchý a snadno ho spájíte i na pinech konektoru nebo kousku universálního plošného spoje.

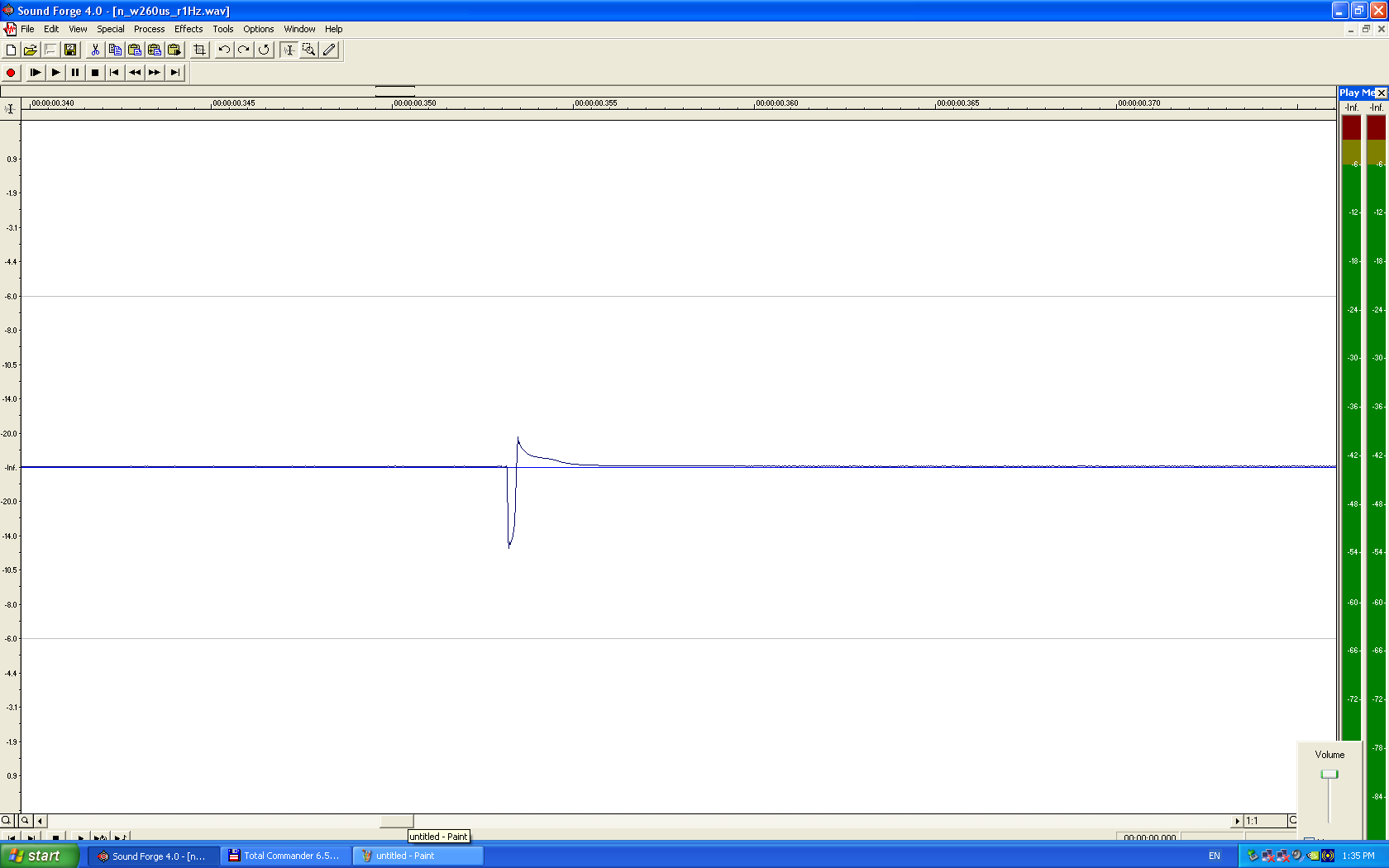

Takto vypadá zaznamenaný puls v Sound Forge:

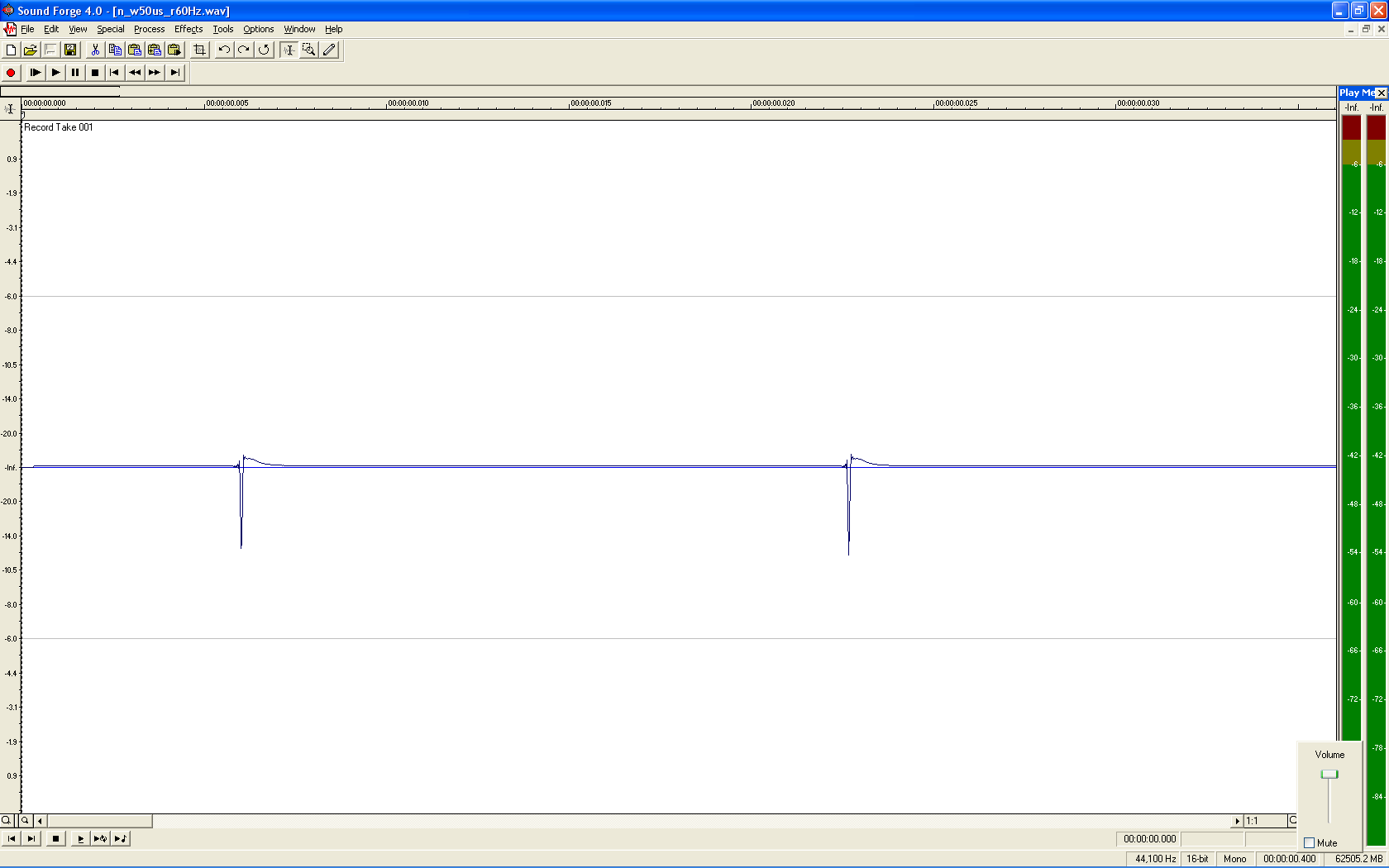

Dvojice pulsů o šířce pulzu 50 mikrosekund
Detail jednoho pulzu - pokud mají plochy pulzu nad a pod nulou stejný obsah, můžete si gratulovat, poněvadž generátor je s nulovou stejnosměrnou složkou. Zde je to zhruba na hranici.

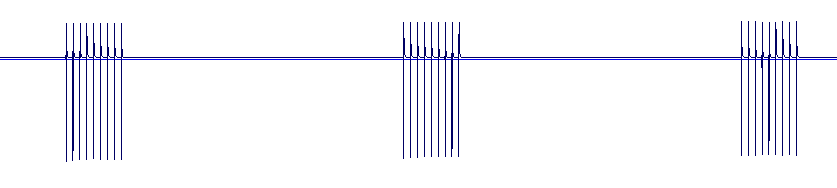

Burst mode generátoru, periodicky dodává po krátkých chvilkách klidu 9 pulzů v rychlém sledu, subinky burst mód často vnímají jako "trestající", kdežto ostatní módy popisují jako příjemné
b = burst mode, n = normal mode, m = modulated mode, modulované jsou i mr, mrw, sdr, sdw (generátor pomocí modulace brání atenuaci subinky, aby se účinnost elektrostimulace postupem časem nesnižovala)
Ukázky jako zvukové záznamy ke stažení zde:
https://mega.nz/file/isRDiIQB#s1fa1Xq9_1XsFfKaQZZSN4Hu9EnBWSEZI1ftOucrRF0
