První seznámení s 3D tiskárnou i prvními úskalími, číhajícími na začátečníka již máme za sebou a můžeme se tedy pustit do práce na reálném výrobku. Tím bude jednoduchoučké válcovité dildo se zakulacenou hlavou a válcovou rozšířenou podstavou, sloužící zároveň i jako pohodlný prvek pro nakládání s mnohdy hodně oslintaným nástrojem. V tomto dílu si takovou věc nakreslíme ve FreeCADu (dále převážně FC), nejprve jako skicu a následně jí několika jednoduchými operacemi dáme i trojrozměrnou podobu, vylepšenou několika jednoduchými triky.
První věc, kterou budete potřebovat, je samotný objemový modelář. Pro účely této série budeme používat zadarmový a poměrně slušný FreeCAD, nejlépe ve verzi 1.1.3 a lepší. Stáhnete si jej odtud ( https://www.freecad.org/downloads.php ) a pomocí poměrně jednoduchého instalátoru lokálně nainstalujete. Instalace je vyladěná tak, abyste nástroj mohli začít používat bez jakékoliv další konfigurace. Tu si upravíte až později, ve chvíli, kdy narazíte na věci, které byste chtěli mít jinak nebo na které jste jinak zvyklí odjinud. A ano, popisována bude česká verze, anglofilové zapojí své skilly z překládání :)

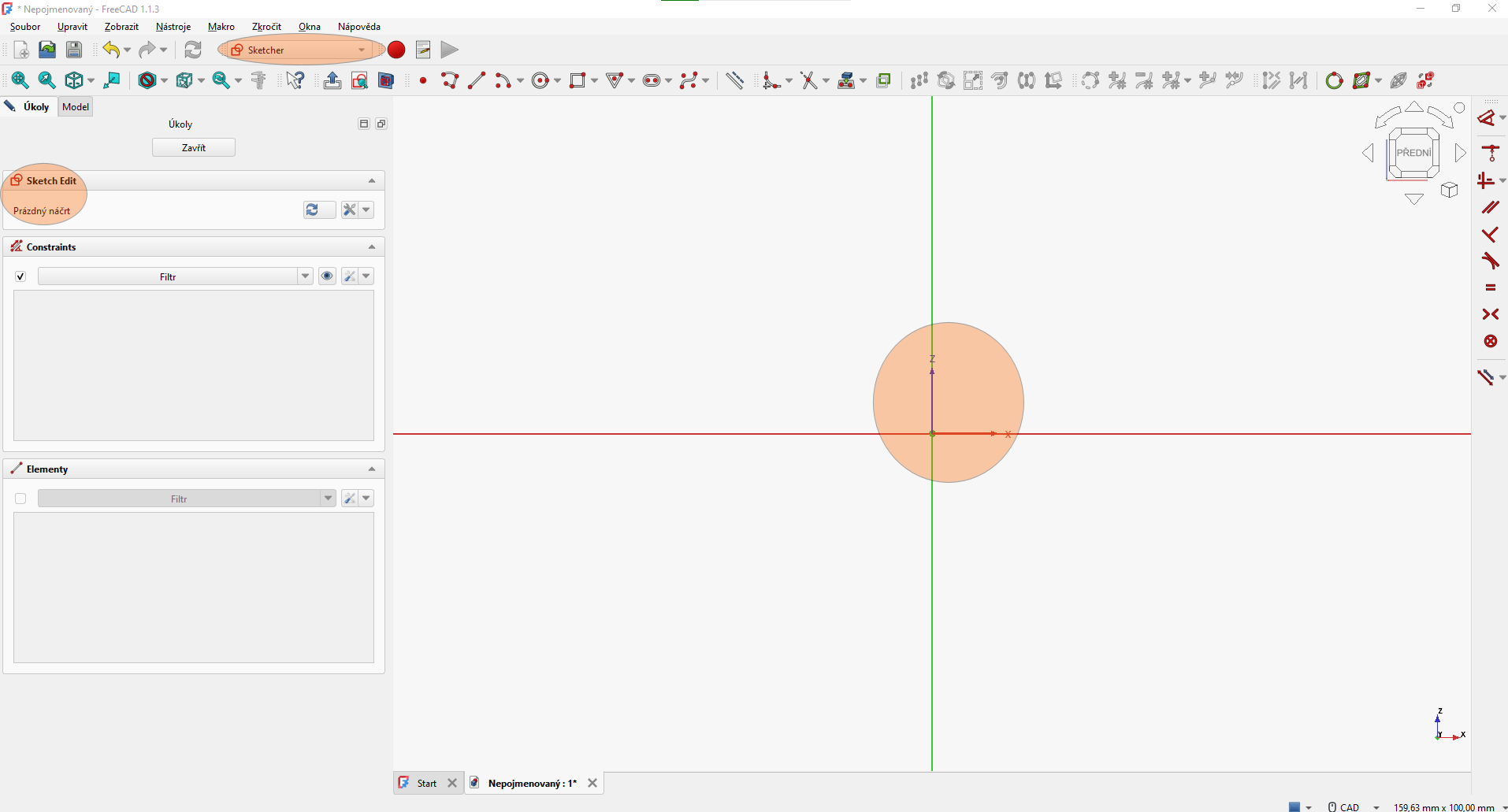

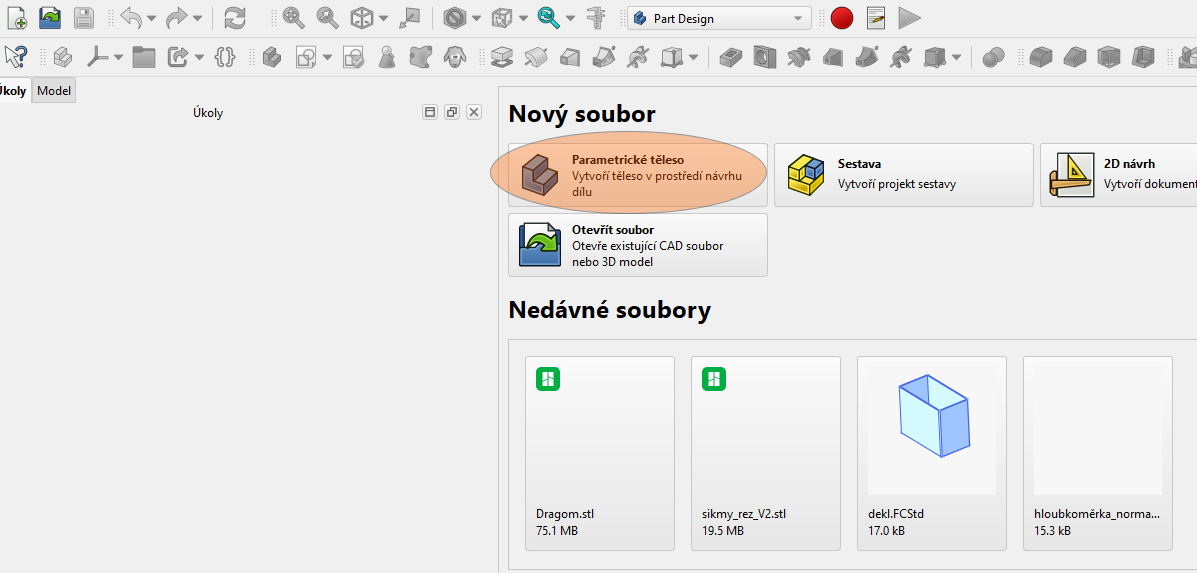

Filosofie FreeCADu spočívá na speciálních pracovních stolech, z nichž každý se zaměřuje na jiný druh činnosti (byť obvykle i obsahuje řadu universálně využitelných činností). Pro naše účely dnes postačí stůl Sketcher, určený pro kresbu plochých náčrtů, a dále stůl Part Design, v němž bude probíhat tvorba objemové podoby modelu. Cílem tohoto článku není naučit vás FreeCAD, cílem je naučit vás zopakovat postup, vedoucí k cíli, s tím, že na to další přijdete postupně sami :) No tak jo, otevřete si FC a hned na začátku klikněte na položku Parametrické těleso, jak ukazuje první obrázek. Hned na další obrazovce vám nápomocník Helper přichystá prvnní krok, který je potřeba udělat. Klikněte na New Sketch a v něm si berte rovinu, v níž budete náčrt kreslit. S ohledem na to, že díl budete finálně tisknout na 3D tiskárně, kde osa Z je osou svislou, zvolte pro náš účel nejvýhodnější rovinu XZ a v kartě Vybrat připojení ji vyklikněte. Potvrďte pomocí tlačítka OK a helper vám otevře pracovní stůl Sketcher s otevřeným prázdným náčrtem. Budoucí podélná osa budoucího dilda směřuje nahoru, osa X doprava tak, jak ukazuje obrázek 2.

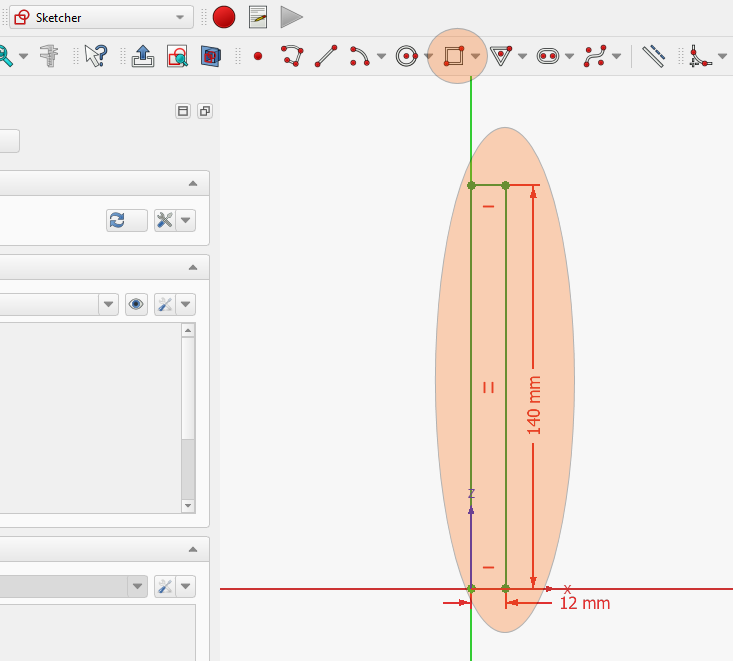

Dohodněme se nyní, že vaše budoucí dildo bude mít kruhový průřez. Podmínkou to sice není, ale velmi si tím zjednodušíme první elementární projekt. A již v této fázi bude dobré, abychom si stanovili rozěry základních částí. Pro zjednodušení předpokládejmě, že hračka bude určena pro vaši právě odmaturovavší a robátko dosud nepovivší přítelkyni a vy se rozhodně nechcete dostat do zpráv dne hlavních televizních redakcí ani na titulku posledních dosud papírově vycházejících deníků. Zvolíme proto vcelku katolicky vyhlížející délku dilda 14 centimetrů a průměr 2,4 centimetru. Podstava bude vysoká půl centimetru s průměrem řekněme čtyři. Sudá čísla jsou zvolena pro to, aby nám stačilo namalovat jen polovinu svislého průřezu dildem a tu pak jednoduše orotovat kolem osy Z, proto použijeme jen poloviční hodnoty a sudá čísla je hezky dělí. Začneme tedy tím, že si namalujeme obdélník o stranách 12x140 mm. Nějak tak, jak ukazuje obrázek 3.

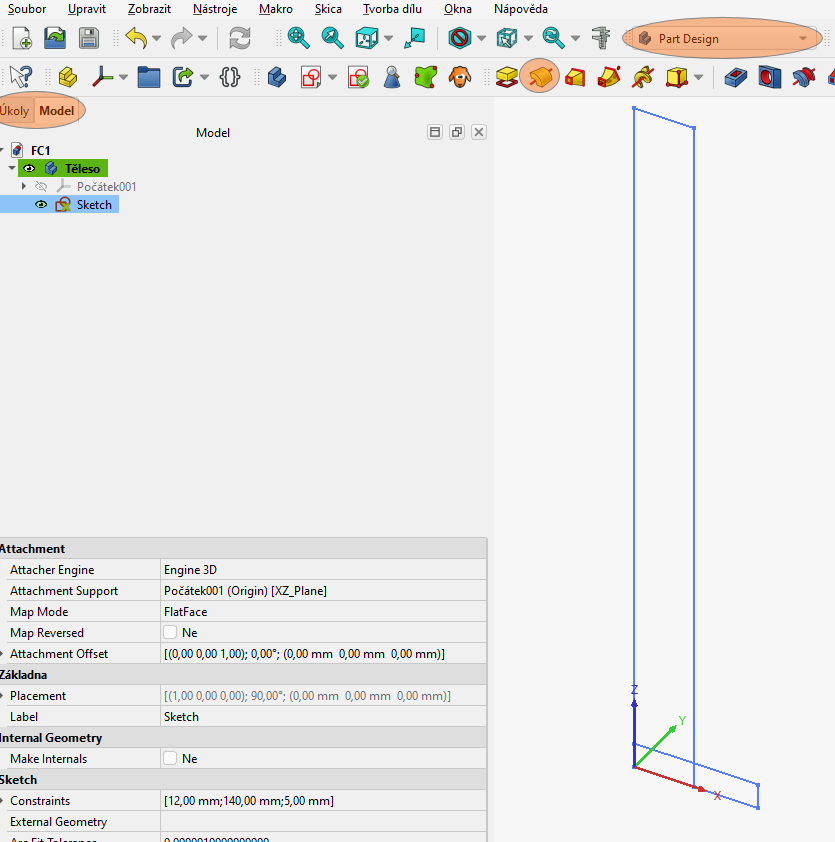

Použijeme nástroj obdélník a tvar s ním myší od průsečíku os prostě vytáhneme. Já použil přesné rozměry, vás nic takového dělat nenutím, protože hromadu věcí zatím neznáte. Ještě stejným způsobem přidáme obdélník 20x5 milimetrů, ze kterého rotace vytvoří podstavu a výkres zavřeme kliknutím na tlačítko Zavřít. Vlevo nahoře si přepněte z karty Úkoly na kartu Model. Pomocník vám přepne stůl na Part Design, pokud by to neudělal, přepněte ho sami. Měli byste vidět něco podobného obrázku 4.

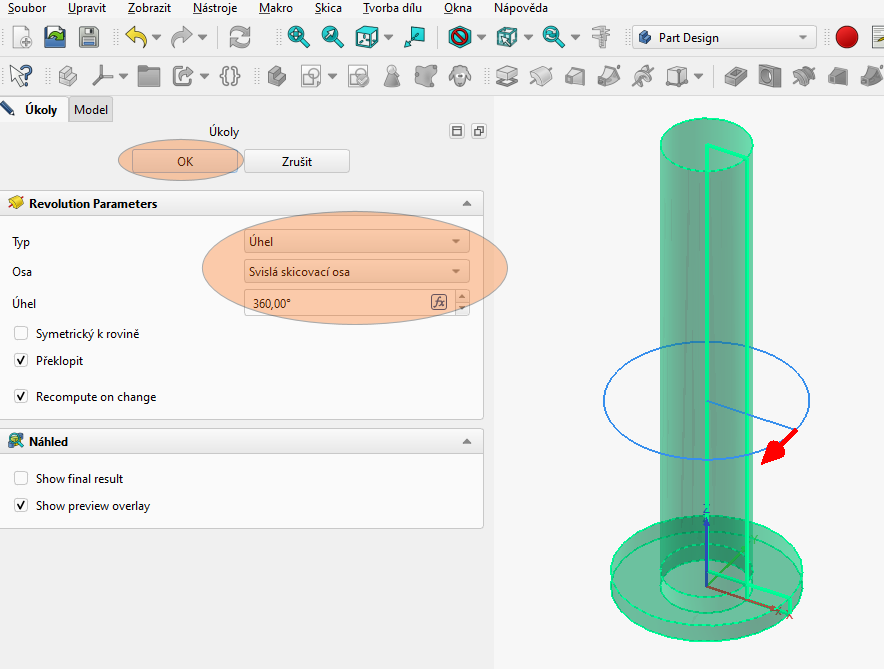

Nepochybně jste si všimli, že se změnila nabídka funkčních ikon v horním panelu. My využijeme ikony pro rotaci a necháme skicu orotovat o 360° kolem osy Z. Vědomě jdeme na to, že podstava nám při rotaci protíná samotný dřík hračky, za což by vás na škole odeslali od zkoušky s kondenzačními stopami za ušima a lokty, zde si ale na konstruktérskou eleganci zatím nehrajeme. Získáme cosi podobného obrázku 5 a klikneme na OK. Voila, základ máme hotov.

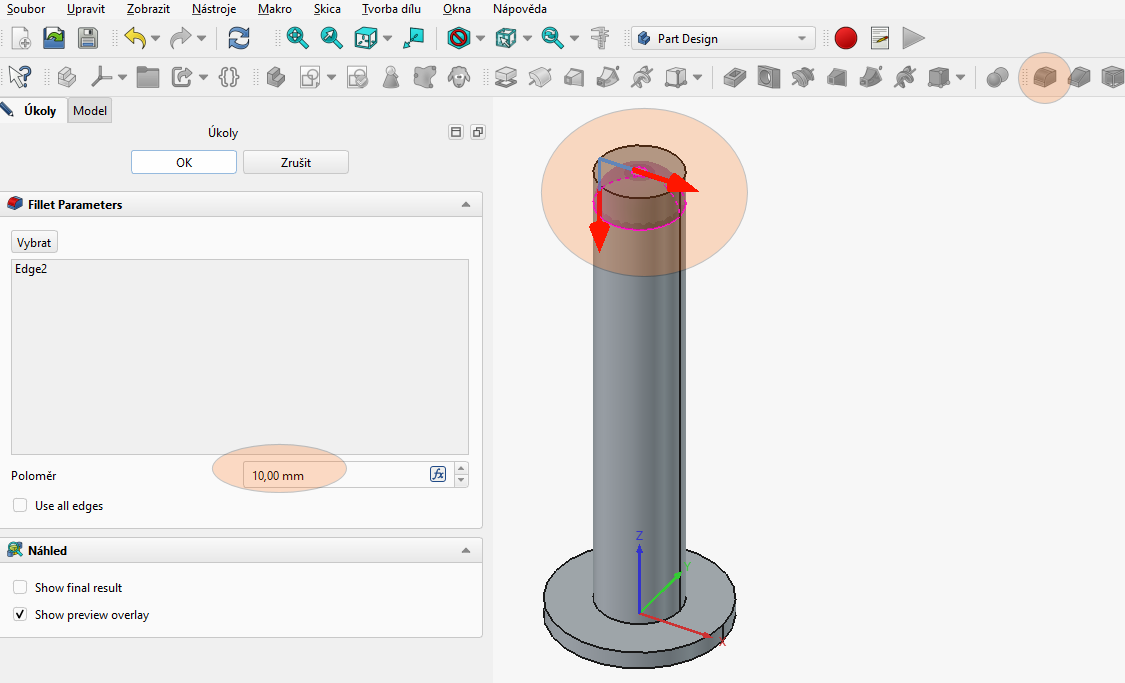

Ne, na horní zaoblení jsme nezapomněli, i když jsme ho samozřejmě mohli vytvořit již ve fázi přípravy náčrtu. Ale vracet se do ní nebudeme. Myší vyklikněte horní obalovou kružnici válce a použijte tlačítko Zaoblení. Poloměr zaoblení nastavte na 5 mm a potvrďte.
Model vašeho dilda je hotový. Zatím, pravda, pouze jako těleso ve FreeCADu s chybami a problémy, které zatím nevidíte. Nicméně již teď ho můžete ukázat té natěšené kamarádce s dychtivýma očima a otázkou v nich:
"Kdy to do mě strčíš?"
